حين تتقاطع هندسة المشروع بين أعمدةٍ مستديرة وجدران منحنية، يتحول البحث عن شركةٍ متخصصة في قوالب الأعمدة إلى خطوةٍ هامة تضمن لك تحقيق المقاطع المطلوبة بأعلى معايير الاستقامة والتشطيب. فمعرفة الفروق بين قوالب الأعمدة الدائرية وأنظمة الجدران يختصر الكثير من جهد التنفيذ ويحمي هيكل مشروعك من التفاوتات الهندسية.

وللتعرّف على تفاصيل أكثر عن هذه الحلول، قوى أدفانس تطلعك على أهمها عبر هذا المقال:

قوالب الأعمدة ودورها في تنفيذ العناصر الخرسانية
أنواع قوالب الأعمدة واختيار النوع المناسب
تنفيذ الأعمدة الدائرية والجدران المنحنية والأشكال الخاصة
خطوات تركيب شدات الأعمدة وضبط جودة الصب
قوى أدفانس لأنظمة Variant وقوالب الأعمدة في المشاريع السورية

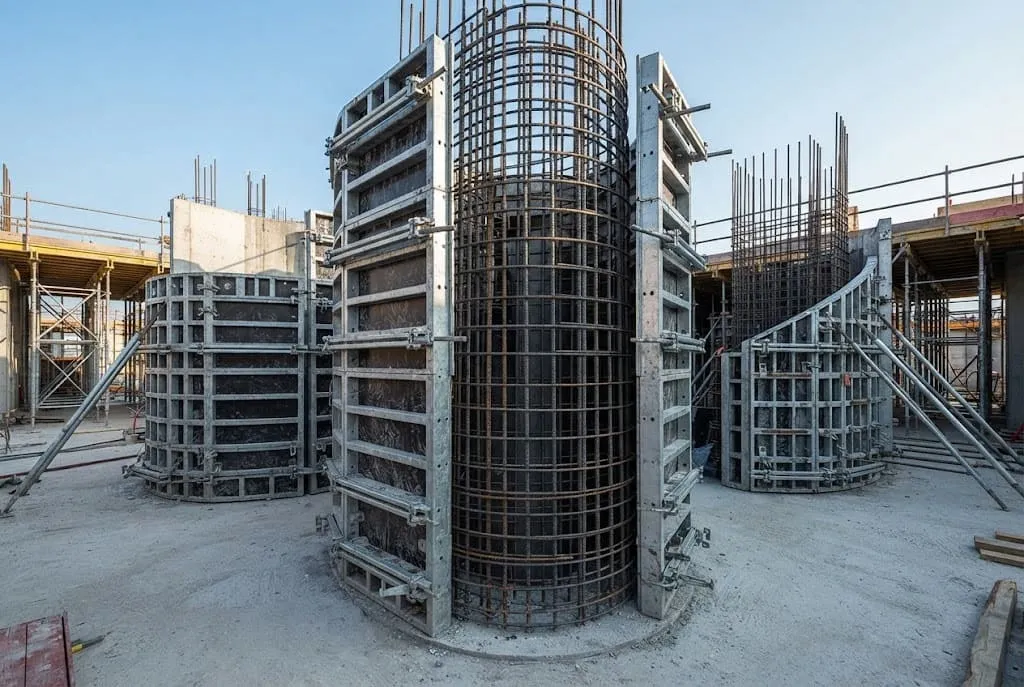

ما هي قوالب الأعمدة ودورها في تنفيذ العناصر الخرسانية؟

قوالب الأعمدة هي هياكل احتواءٍ مؤقتة تُستخدم لصب وتشكيل الخرسانة اللدنة، لضمان تصلبها وفق الأبعاد والمقاسات المحددة في المخططات الهندسية. دورها الأساسي ضبط محاور الأعمدة بدقة، حيث يتسبب أيّ انحراف عن المركز في نقلٍ غير متوازن للأحمال من الأسقف للأساسات، ليتولد عنه إجهاداتٍ تهدد استقرار المبنى.

ولتقييم أداء هذه القوالب، يجب الفصل بين وظيفتها الأساسية في تشكيل العنصر، وبين المتطلبات التي تحافظ على ثباتها واستقرارها أثناء التنفيذ.

وظائف قوالب الأعمدة أثناء صب الخرسانة

بمجرد بدء عملية الضخ، يتجاوز القالب كونه غلاف شكلي ليصبح هيكلاً مقاوماً للإجهادات تتركز وظائفه بالتالي:

تحمّل الضغط الهيدروستاتيكي الكبير الناتج عن الخرسانة الطازجة، وامتصاص الاهتزازات القوية المتولدة عند استخدام هزازات الدمك الآلية.
منع تسرب المونة الإسمنتية عبر إغلاق الزوايا ومفاصل الألواح بإحكام، لمنع حدوث التعشيش وضعف تماسك الخرسانة في الأطراف.
الحفاظ على سماكة الغطاء الخرساني بتثبيت قطع التباعد في مكانها، لضمان تغطية حديد التسليح بالكامل وحمايته مستقبلاً من الصدأ.
إنتاج سطحٍ مطابق للمواصفات المطلوبة بدقة، سواء كان أملساً تماماً للاستخدام المباشر، أو خشناً ليكون جاهزاً لأعمال الطينة والمساح.

متطلبات الثبات والدقة أثناء التنفيذ

فالعناصر الناقلة للأحمال لاتحتمل أيّ هوامش خطأ عشوائية، ولتحقيق التطابق التام مع الكود الهندسي يجب الالتزام بـ:

ضبط الرأسية التامة للعمود في الاتجاهين المتعامدين بواسطة أجهزة المساحة أو الشاقول لمنع أيّ ميل يضعف قدرته على تحمل الأثقال.
تركيب التدعيم المزدوج بواسطة دعامات مائلة قابلة للضبط وتثبيتها بقوة، لامتصاص صدمات مضخة الخرسانة ومقاومة الرياح.
مقاومة الانتفاخ عبر تركيب أسياخ الشد المعدنية والأقفال لربط الأوجه المتقابلة، خاصّةً في الثلث السفلي ذي الضغط الأعلى.
تنظيف القاعدة وإغلاقها بإحكام مع ترك فتحةٍ سفلية لتنظيف البقايا بالهواء المضغوط، لضمان تماسك متين مع الخرسانة.

ندرك في قوى أدفانس أن تحقيق هذه الاشتراطات الهندسية الصارمة يرتبط مباشرةً بجودة المعدات المستخدمة، لذا نوفر لمشروعك أنظمة قوالب أعمدة خرسانية والشدات المعدنية الأوروبية المتطورة من (Variant Factory)، لتأمين أعلى معدلات الدقة والسرعة في الفك والتركيب لفرق التنفيذ لديك، وتجنب تكاليف هدر المواد أو معالجة العيوب. تواصل مع خبرائنا الآن لاختيار الأنظمة الأنسب لمشروعك.

أنواع قوالب الأعمدة واختيار النوع المناسب

يتحدد النوع المناسب أساسًا بناءً على الشكل الهندسي للمقطع ومتطلبات التشطيب وفق التصنيفات التالية:

القوالب المربعة والمستطيلة

تُعتمد عندما تكون جوانب العمود مستقيمة، وتُرتب بدقة لضبط عرضه وطوله وزواياه الهندسية. وتكتسب سرعة التجميع والفك وتكرار الاستخدام أهميةً كبرى عند التعامل مع عددٍ كبير من الأعمدة المتشابهة في المشروع. بينما تُعد قوالب الأعمدة المعدنية خياراً ملائماً عندما يحتاج مشروعك إلى نظامٍ متين ومتكرر الاستخدام، لكن قرار اختيارها يعتمد على:

أبعاد الأعمدة.
عدد العناصر المتشابهة.
عدد مرات إعادة الاستخدام.
وسيلة الرفع والمناولة.
دورة الصب في المشروع.

أنظمة شدات الأعمدة الدائرية

تُستخدم حين يفرض التصميم عموداً دائري الشكل، حيث يُعد قطر العنصر حينها المعيار الأساسي للاختيار. ومن الأنظمة التي توفرها Variant لهذا الغرض نظام Circular Column SK 100 المصمم خصيصاً لتشكيل الأعمدة الدائرية. وتشمل البيانات التي يجب تثبيتها قبل اختيار القالب:

قطر العمود.
ارتفاع العنصر.
عدد الأعمدة من المقاس نفسه.
عدد مرات تكرار العنصر بين الأدوار.
طريقة الرفع المتاحة.
متطلبات سطح الخرسانة بعد الفك.

وبذلك لا يكون اختيار شدات دائرية قائمًا على كون الشكل دائريًا فقط، بل على مدى تطابق النظام مع دورة التنفيذ كاملة.

القوالب الخاصة للأشكال الهندسيّة المعقدة

قد يتضمن التصميم في بعض المخططات المعمارية المتقدمة أعمدةً بقطاعاتٍ هندسية معقدة مثل الأعمدة المضلعة، أو المقاطع التي تأخذ حرف (L) أو (T) بالإضافة إلى الأعمدة ذات التيجان المتغيرة. هنا يبدأ تقييم هذه الحالات عبر دراسة النقاط التالية:

الشكل الهندسي الكامل للعنصر.
الأبعاد الفعلية الدقيقة للمقطع.
نقاط الانتقال الفاصلة بين الأسطح.
عدد مرات تكرار الشكل بالكامل.
إمكانية تكوين الشكل باستخدام نظامٍ واحد أو أكثر.

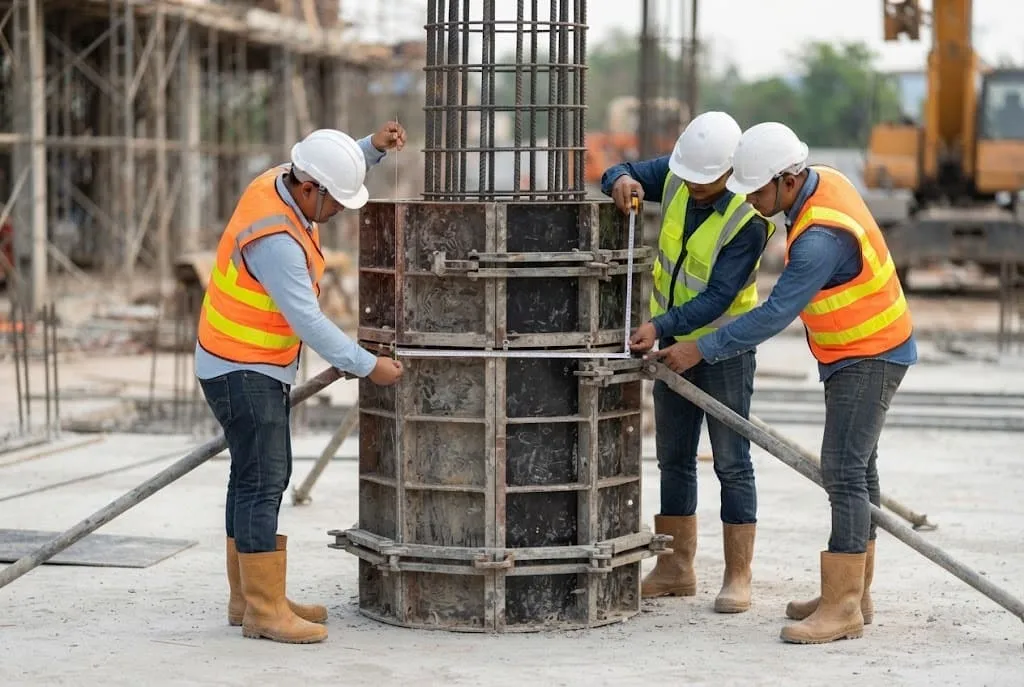

كيفية تنفيذ الأعمدة الدائرية والجدران المنحنية والأشكال الخاصة

يكمن التحدي الهندسي في تنفيذ هذه العناصر في ضبط نصف القطر بدقة تامة، ومقاومة ضغط الخرسانة المرتفع دون حدوث تشوهاتٍ في السطح وفق الآلية التالية:

تركيب شدات أعمدة دائرية معدنية

تُنفذ هذه الأعمدة هندسياً باستخدام قوالب معدنية تتكون من نصفي أسطوانة يتم إغلاقهما و تثبيتهما بمسامير وأقفال فولاذية قوية، بهدف تحمل الضغط الهيدروستاتيكي المحيطي. ولضمان مطابقة التنفيذ للكود الهندسي، على فريق عملك أن يركز على تحقيق ما يلي:

إحكام نقاط الالتقاء لمنع تسرب اللبنية الإسمنتية، وتجنب ظهور خطوط اللحام البارزة.
إنتاج سطحٍ خرساني أملس ونظيف لا يتطلب أي معالجات مكلفة أو أعمال لياسة لاحقة.
دمج وحدات توسعةٍ مسبقة الصنع لتكبير القطر بسلاسة، دون تحمّل تكاليف توريد قوالب جديدة.

إعداد قوالب جدران دائرية و منحنية

والتي تنتشر في مشاريع البنية التحتية والمرافق الكبرى مثل خزانات المياه، منحدرات المواقف والصوامع. يعتمد تنفيذها على قوالب دائرية مزودة بأذرع تعديلٍ لولبية لتحقيق هذه المتطلبات:

توزيع الإجهادات بانتظام وهو شرطٌ هام لسلامة المنشآت المائية.
تعديل نصف القطر في موقع العمل ليتطابق مع المخطط، دون طلب شدات مخصصة.
تسريع دورة البناء من خلال إلغاء تعقيدات فك وتصنيع الشدة من جديد عند تغير درجات التقوس في الطوابق المتتالية.

تصميم قوالب خرسانية منحنية ومقاطع بيضاوية

تفرض بعض المشاريع الاستراتيجية، كدعامات الجسور أو الأعمدة ذات التيجان المائلة، مقاطع خرسانية لا تتبع الأشكال الهندسية النمطية. لا يقبل التنفيذ في هذه العناصر أيّ ارتجالٍ ميداني، بل يستلزم دمجاً بين التصميم الخاص والمواد عالية الأداء عبر:

تصميم قوالب خاصة تدمج صلابة الإطارات الفولاذية، مع دقة تشكيل أسطح الفايبرجلاس أو الخشب المقصوص.
تزويد المقاطع بنقاط تدعيم إضافية لمنع حدوث التواءٍ بالقالب أثناء ضخ الخرسانة الكثيفة.
الحفاظ على استقامة الحواف للزوايا غير القائمة بدقة تامة، لضمان استقرار توزيع الأحمال رأسياً.

عندما تفرض مخططات مشروعك أشكالاً خرسانية معقدة أو تشطيبات فائقة الدقة يصعب تنفيذها بالأنظمة التقليدية، نتولى في قوى أدفانس دراسة تفاصيله الإنشائية، و نوفر لفريق التنفيذ لديك قوالب مخصصة تضمن تطابق الأبعاد بدقة متناهية، وتحمل أقسى ضغوط الصب.

اطلب الاستشارة الهندسية الخاصة بموقعك الآن لتفادي أية أخطاء تنفيذية في الأشكال الخاصة.

خطوات تركيب شدات الأعمدة وضبط جودة الصب

يعتبر التركيب المرحلة الأكثر حساسيةً في الهيكل الخرساني، لأن نقل الأحمال بأمان يعتمد على التطابق التام بين المخططات والواقع وذلك عبر التزام فريقك الهندسي بإجراءات ضبط جودة صارمة وفق التسلسل الهندسي والتشغيلي التالي:

تجهيز الشدة وتركيبها قبل الصب

والذي يبدأ من المخططات والمحاور الهندسية، لا من تركيب القالب مباشرة، ويمكن تنظيم مراحل التنفيذ كالتالي:

تحديد موقع العمود ومحاوره بدقة على الأرضية.
التحقق من مقاسات المقطع أو القطر الهندسي.
مراجعة حديد التسليح والعناصر المدمجة قبل إقفال الشدة.
تركيب أجزاء القالب باتباع إرشادات النظام بدقة.
ضبط استقامة العمود الرأسية باستخدام الشاقول.
تثبيت الدعامات ومفاصل الوصلات بقوة وثبات.
تنفيذ الفحص الأخير للتأكد من الجاهزية قبل الصب.

وعند التعامل مع الأنظمة الجاهزة مثل نظام SK 100، ينبغي الالتزام بأسلوب التركيب والربط المعتمد من المصنع، وتجنب إسقاط طرق تركيب خاصة بأنظمة أخرى.

فحص شدات الأعمدة ومطابقة المخططات

وذلك قبل إقرار عملية صب الخرسانة، حيث ينبغي أن يتحقق الفحص من كافة التفاصيل التي تؤثر على مكان العمود، أو شكله أو مظهر سطحه. وتشمل أهم نقاط الفحص:

مطابقة موقع العمود للمحاور الهندسية المعتمدة.
التحقق من أبعاد المقطع العرضي أو القطر.
التأكد من استقامة القالب رأسياً بشكل تام.
فحص ثبات قاعدة الشدة الإنشائية.
إحكام إغلاق الوصلات والفاصل بين الأجزاء.
تركيب الدعامات والمساند اللازمة بقوة.
خلو القالب من أي فتحات قد تسرب المونة.
نظافة السطح الداخلي للقالب وخلوه من الشوائب.
تمركز حديد التسليح وسلامة الغطاء الخرساني طبقاً للمخططات.
تثبيت القطع والمرفقات المدمجة إن وجدت بدقة.
توفر مسارات آمنة للوصول لعمليات الصب والدمك.
توافق التنفيذ مع القيود والحدود الفنية للنظام.
استيفاء اعتماد الشدة الرسمية قبل البدء بالعمل.

منع التعشيش وتقليل آثار الوصلات

لا يرتبط سطح العمود بالقالب وحده، فالخلل قد يأتي من الشدة أو الخرسانة أو طريقة الدمك أو الصب.

وعند محاولة الحدّ من التعشيش وآثار الوصلات، ركّز على:

إحكام إغلاق القالب لمنع أي تسرب للمونة.
ضبط استقامة الوصلات للتقليل من ظهور الفواصل على السطح.
تنظيف أسطح التلامس بدقة تامة قبل البدء بالصب.
ضمان توغل الخرسانة ووصولها إلى المناطق المزدحمة بالتسليح.
تطبيق الدمك الملائم مع العناية بالمناطق القريبة من جوانب القالب.
انتظام سير عملية الصب وفقاً للخطط الهندسية المعتمدة.

إذا تكرر العيب في أكثر من عنصر، فالأفضل تحديد مصدره قبل الصبة التالية بدل معالجته لاحقًا كعيب تشطيب فقط.

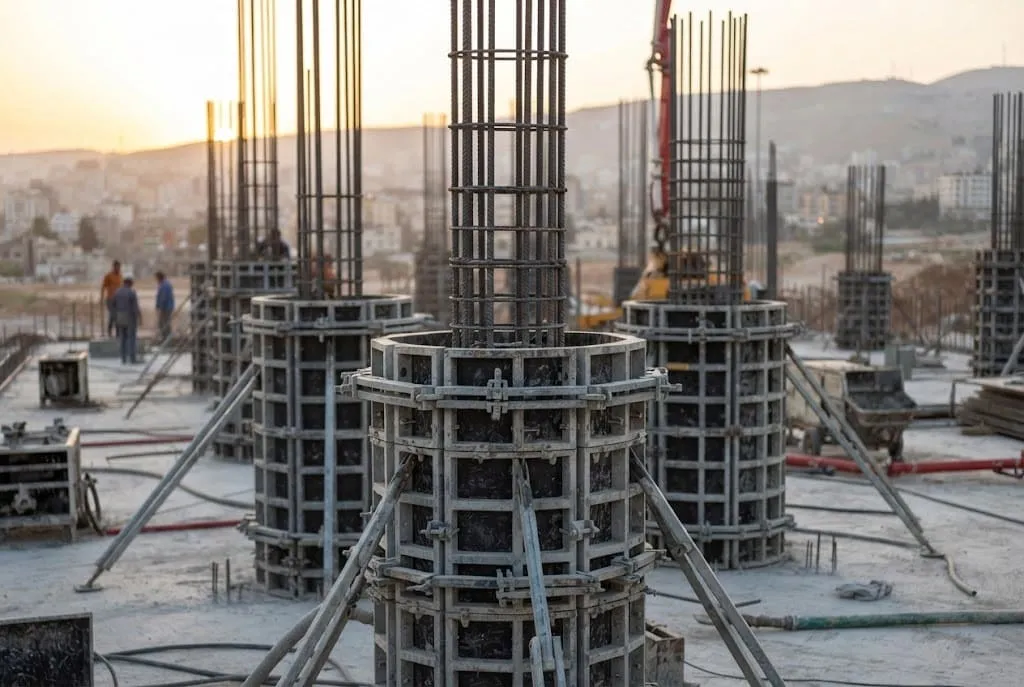

قوى أدفانس لأنظمة Variant وقوالب الأعمدة في المشاريع السورية

قوى أدفانس كيان استثماري وهندسي متكامل يقود قطاعات المقاولات والتجارة والصناعة والتعدين في مشاريع التنمية وإعادة الإعمار في سوريا. وانطلاقاً من خبرتنا الميدانية العميقة، فإن دورنا يتجاوز مجرد التوريد التقليدي للمواد، إذ نضع بين يديك أحدث التقنيات الأوروبية عبر وكالتنا المعتمدة لمصنع (Variant Factory LLC) المتخصص في أنظمة القوالب والشدات الخرسانية. نحن ندمج بين الفهم الهندسي الدقيق لمتطلبات التنفيذ في الموقع، والقدرة التجارية على تأمين أنظمة متطورة تضمن لمشروعك أعلى معدلات الدقة والسرعة.

وعندما تنتقل من مرحلة المقارنة الفنية إلى طلب التوريد، يصبح المطلوب تحويل احتياج المشروع إلى بياناتٍ واضحة يمكن مناقشتها مع فريقنا الهندسي والتجاري. ولضمان تقديم الحل الأنسب لك، يُفضل أن يتضمن طلبك:

المخططات: لإظهار شكل العناصر وأبعادها.
جدول الكميات: لتحديد حجم الاحتياج.
عدد العناصر المتكررة: لفهم دورة استخدام القوالب.
مراحل التنفيذ: لربط التوريد ببرنامج العمل.
إمكانات الموقع: مثل الرفع والمناولة والتخزين.
موقع المشروع: لتحديد المتطلبات اللوجستية المرتبطة بالتوريد.

الارتقاء بمستوى مشاريع إعادة الإعمار والتنمية يعتمد على الشراكة الموثوقة والحلول الأوروبية المتطورة. تواصل مع فريقنا لتوريد أنظمة Variant لمشروعك بأفضل الشروط.

أسئلة شائعة عن قوالب الأعمدة والقوالب الدائرية

ما الأقطار المتوفرة لقوالب الأعمدة الدائرية؟

تختلف الأقطار بحسب نظام القالب المختار. ويجب مطابقة قطر العمود في المخطط مع المقاسات التي توفرها الشركة المصنعة، مع التحقق من إمكانية طلب مقاس خاص عندما لا يتطابق العنصر مع المقاسات القياسية.

هل يمكن تنفيذ قالب بقطر أو شكل غير قياسي؟

يمكن تنفيذ بعض الأقطار أو الأشكال الخاصة عندما يسمح النظام بذلك أو يمكن تكوين العنصر من أكثر من جزء متوافق. ويجب تقييم الشكل والأبعاد وطريقة التدعيم قبل اعتماد أي تكوين غير قياسي.

هل تصلح القوالب الدائرية للخزانات والصوامع وأبراج المياه؟

قد تناسب قوالب الجدران الدائرية هذه المنشآت عندما تتوافق أنصاف الأقطار والارتفاعات وأحمال الصب مع النظام المستخدم. لكن اسم المنشأة وحده لا يكفي، إذ يجب دراسة هندستها ومراحل التنفيذ قبل تحديد القالب.

هل يمكن صب العمود بارتفاع الدور الكامل دفعة واحدة؟

ليس بالضرورة. يعتمد القرار على ارتفاع العنصر ونظام الشدة وضغط الخرسانة ومعدل الصب وطريقة التدعيم ومتطلبات المشروع. ويجب اعتماد ارتفاع الصبة وفق تصميم الشدة وتعليمات النظام والجهة الهندسية المسؤولة.
